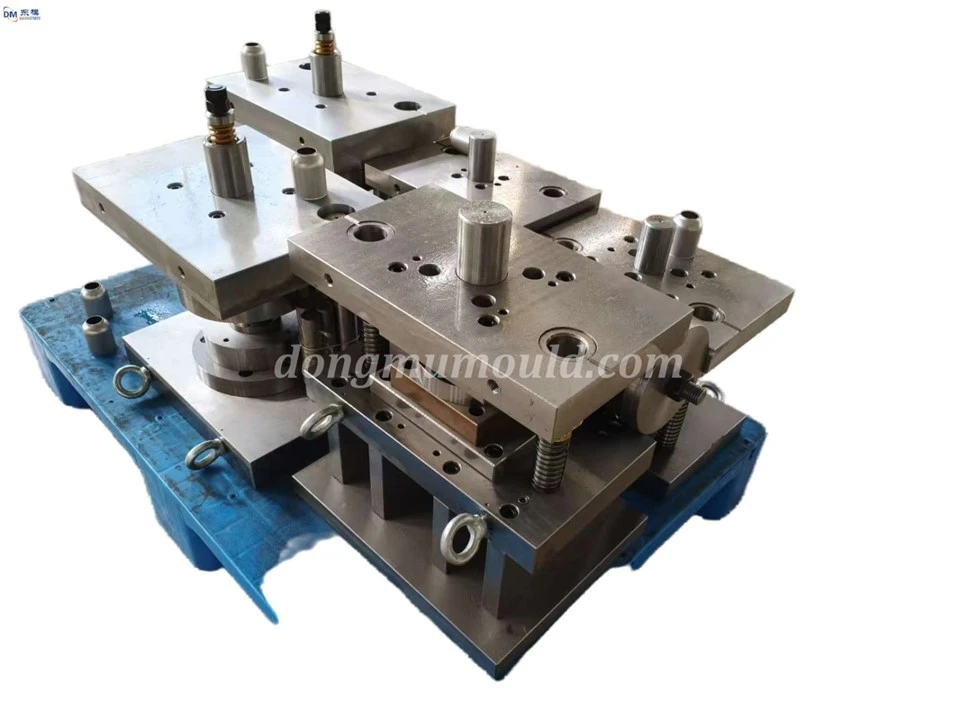

개방형-유형 1-피스 딥-드로잉 금속 맞춤형 정밀 프로그레시브 스탬핑 다이 설계

고속-스탬핑 다이는 자동차 부품 및 가전제품 하드웨어의 대량 생산에 널리 사용되며 스탬핑 빈도는 분당 50-120회에 이릅니다. 제조 공정의 합리성과 운영 신뢰성은 생산 효율성, 금형 수명 및 생산 비용을 직접적으로 결정합니다. 이 기사는 실제 생산 경험을 바탕으로 재료, 가공, 조립 및 유지 관리의 전체 프로세스에서 고속 스탬핑 다이 제조 프로세스의 최적화 계획을 자세히 설명하고, 다이 신뢰성을 향상시키며, 대량, 고효율 생산 요구 사항에 적응합니다.-

재료 선택 및 열처리 공정을 최적화하는 것은 고속 스탬핑 다이의 신뢰성을 향상시키는 핵심입니다.- 고속-스탬핑 다이는 장기간 동안 고주파-충격과 마찰 하중을 받습니다. 주요 부품은 H13, SKD11, DC53과 같은 고강도-내마모성 합금강으로 제작됩니다. 입고되는 원자재는 흠집, 균열 및 기타 결함을 제거하기 위해 결함 탐지를 거쳐야 합니다. 진공 담금질, 극저온 처리 및 저온 템퍼링을 결합한 복합 열처리 공정이 사용됩니다. 담금질 온도는 1050-1080도로 제어되고 2-3시간 동안 유지되며 템퍼링 온도는 200-220도이며 부품의 경도를 HRC58-62로 안정화시킵니다. 이는 경도와 인성의 균형을 유지하여 금형의 충격 파손 및 마모 실패 위험을 줄입니다.

첨단 가공 기술의 적용은 제조 공정을 최적화하는 핵심 요소입니다. 고정밀-5축-축 CNC 머시닝 센터, 정밀 원통 연삭기, 저속 와이어 EDM 장비를 사용하여 금형 펀치, 다이, 가이드 필러, 가이드 슬리브 등 핵심 부품을 가공합니다. 치수 정밀도는 ±0.005mm 이내, 기하 공차는 0.003mm 이하, 표면 거칠기 Ra는 0.025μm 이하로 제어됩니다. CAD/CAM 시스템의 도입으로 금형 구조 설계, 공구 경로 프로그래밍, 가공 시뮬레이션이 통합되어 설계 합리성 최적화, 가공 오류 감소, 금형 제조 주기 20~30% 단축, 처리 효율성 향상이 가능해졌습니다.
