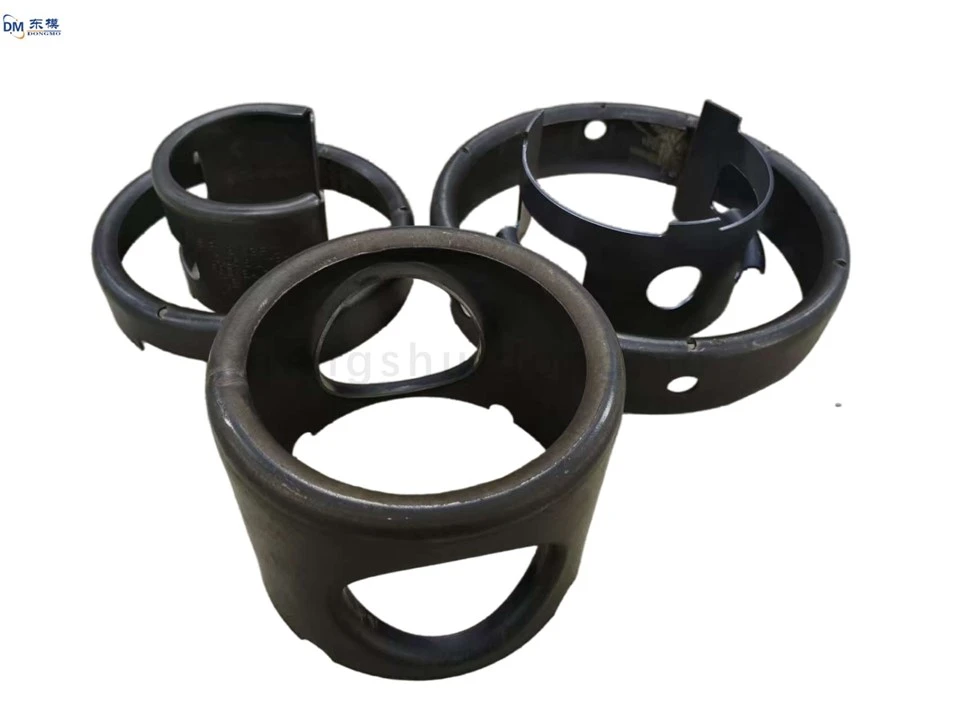

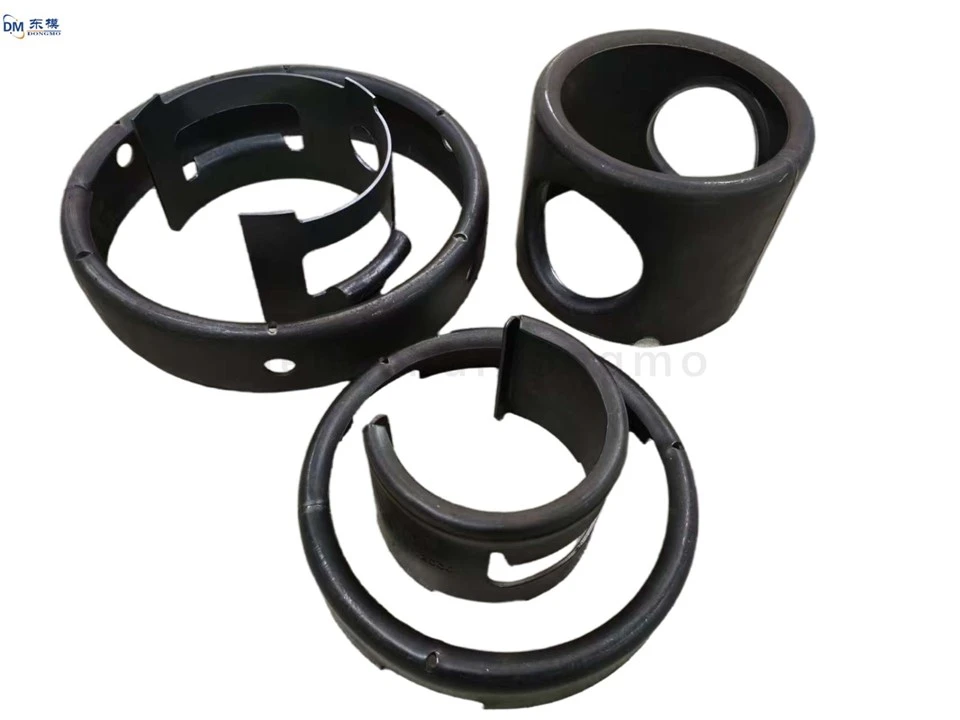

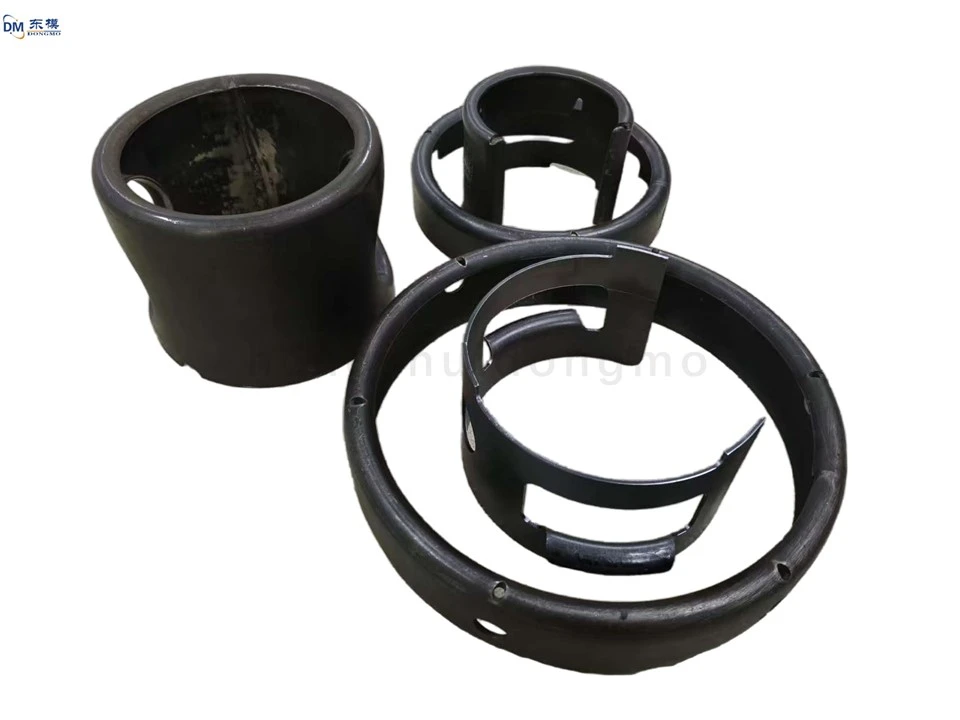

LPG 실린더 금속 스탬핑 다이, 핸들, 베이스, 실린더 스탬핑 부품

I. 스탬핑 다이의 핵심 구성요소: 이중-다이 연결 시스템

기본 프레임워크 관점에서 완전한 스탬핑 다이는 주로 상부 다이와 하부 다이의 두 부분으로 구성됩니다. 이 두 부분은 정밀하게 함께 작동하여 재료의 소성 변형을 제어합니다. 상부 다이에는 일반적으로 다이 베이스, 전단 장치, 템플릿 및 가이드 기둥과 같은 주요 구성 요소가 포함됩니다. 지지 기반인 다이 베이스는 일반적으로 반복적인 충격에도 안정성을 보장하기 위해 고강도 합금강으로 만들어집니다. 전단 장치는 미리 설정된 윤곽에 따라 금속 시트를 절단하는 역할을 합니다. 선명도와 내구성은 단면 품질에 영향을 미칩니다.- 템플릿은 압력 전달 기능을 갖고 있어 재료가 균일하게 응력을 받고 예상되는 변형을 달성하도록 보장합니다. 특히 주목할만한 점은 가이드 기둥의 설계입니다.-이 가이드 기둥은 '가이드 레일'처럼 작동하여 상부 및 하부 다이의 이동 궤적을 제한하고 각 스탬핑 작업의 정확한 위치 지정을 보장합니다.

이에 따라 하부 다이도 다이 베이스, 가이드 기둥 및 템플릿으로 구성된 3{0}}in{1}} 디자인이라는 구조적 특성을 가지고 있습니다. 이는 상부 다이와 동시에 작동하는 작업을 수행할 뿐만 아니라 재료의 반력에 독립적으로 대처해야 합니다. 예를 들어, 블랭킹 및 펀칭용 복합 펀치를 적용할 때 오목한 다이 중앙의 사각형 구멍은 절삭날 역할을 하며 내부 스트리퍼 플레이트의 배출 작용과 함께 작동하여 완제품을 스크랩에서 효율적으로 분리합니다. 상부 다이와 하부 다이 사이의 이러한 동적 균형 메커니즘은 스탬핑 다이의 복잡한 성형을 위한 기초입니다.

II. 보조 시스템의 시너지 효과 주요 구조 외에도 일련의 정교한 보조 장치가 다이의 성능 한계를 더욱 향상시킵니다. 가이드 슬리브를 예로 들면, 가이드 기둥 외부에 중첩된 구조로 마찰 손실을 효과적으로 줄이고 장비 수명을 연장합니다. 리미트 핀은 과부하로 인한 다이 손상을 방지하기 위해 동작 범위를 엄격하게 제한하는 "안전 수호자" 역할을 합니다. 스프링 어셈블리의 혁신적인 적용은 엔지니어링 설계의 지혜를 더욱 보여줍니다.{3}}버퍼 보호 기능을 제공하는 동시에 스트리퍼 플레이트를 신속하게 재설정하여 전체 사이클을 더 원활하게 만들 수도 있습니다.

고급 제조 시나리오에서는{0}}보다 지능적인 요소의 통합도 볼 수 있습니다. 예를 들어, 일부 고급 다이에는 실시간 압력 데이터 피드백을 제공하는 센서 모니터링 시스템이 장착되어 있습니다.- 또는 공압/유압 배출 장치를 사용하여 불규칙한 모양의 공작물을 자동으로 제거합니다. 이러한 개선으로 인해 기본 아키텍처가 변경되지는 않지만 장비의 적응성과 신뢰성이 크게 향상됩니다.

III. 각 구성 요소의 기능적 결합 및 가치 표현 각 세부 사항을 자세히 살펴보면-소위 "단순한 구조"에 숨겨진 복잡함이 실제로 숨겨져 있음을 알 수 있습니다. 일반적인 블랭킹 다이를 예로 들어보겠습니다. 평범해 보이는 직사각형 제품 뒤에는 주변에 모따기된 모서리가 없는 블랭킹 및 펀칭 복합 펀치에 대한 세심한 설계 고려 사항이 있습니다. 중앙에 세 개의 작은 둥근 구멍이 형성된 것은 이젝터 펀치와 해당 절삭날 사이의 정밀한 협력의 결과입니다. 더욱 미묘한 점은 고정 키의 존재입니다.-간과하기 쉬운 이 작은 부품은 진동으로 인해 펀치가 다이에서 튀어나오는 것을 방지하여 안전 사고를 방지합니다.

매크로 레벨에서 마이크로 레벨까지의 기능적 결합은 전체 다이 설계 프로세스에 스며듭니다. 재료가 작업 영역에 직선으로 들어가도록 하는 가이드 플레이트의 사전-보정 기능이든 스트리퍼 플레이트의 양방향 동작(완제품을 배출하고 처리할 영역을 누르는 것 모두)이든 둘 다 진실을 보여줍니다. 우수한 스탬핑 다이는 단순한 부품 모음이 아니라 유기적이고 살아있는 개체입니다.
