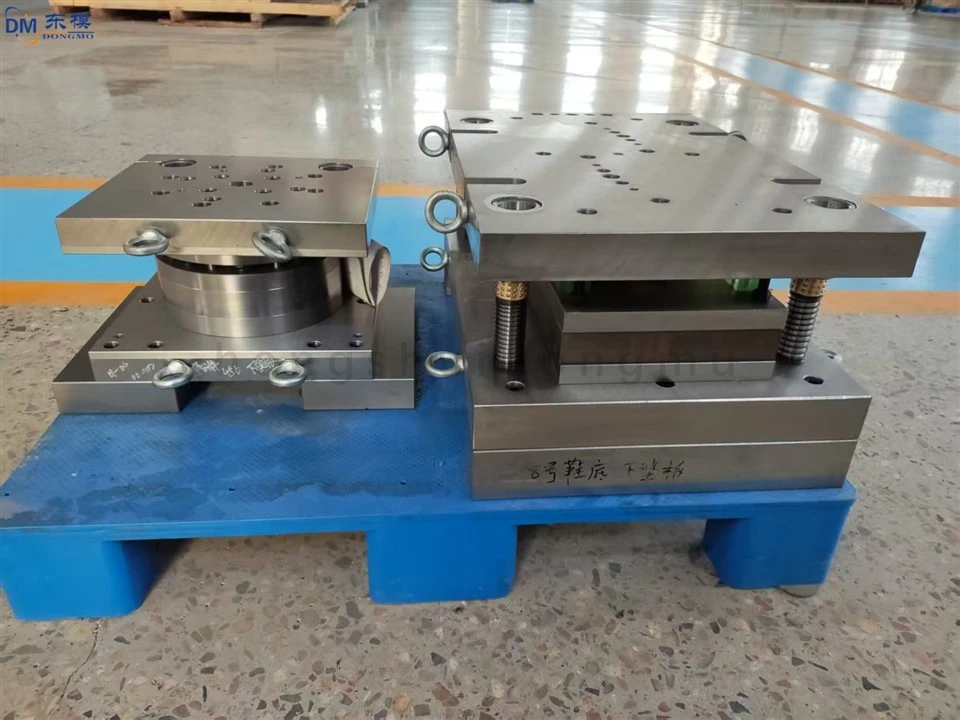

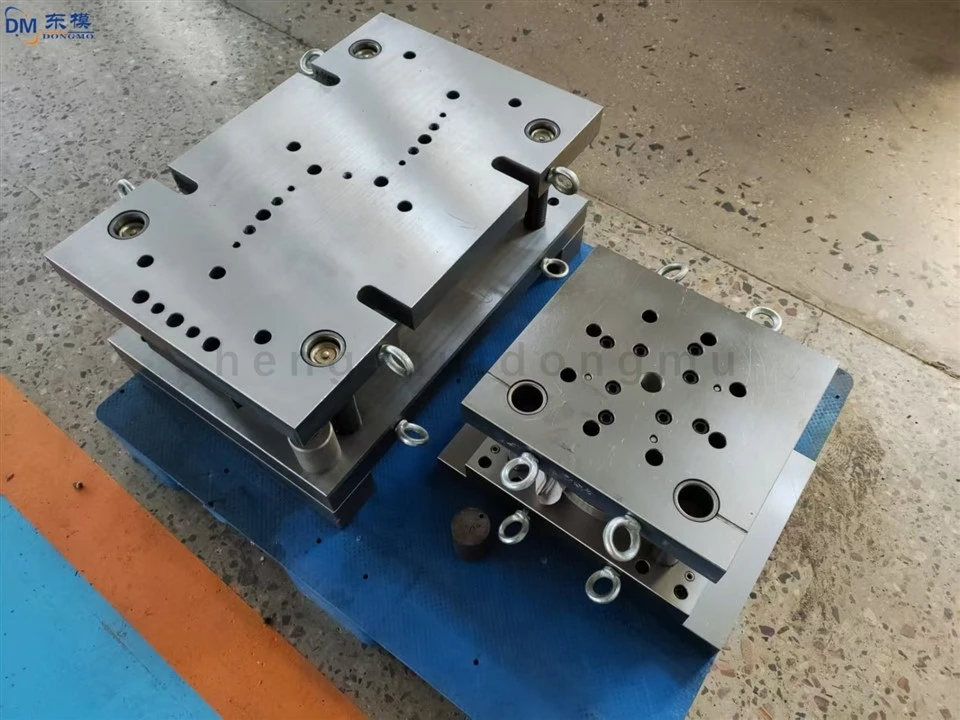

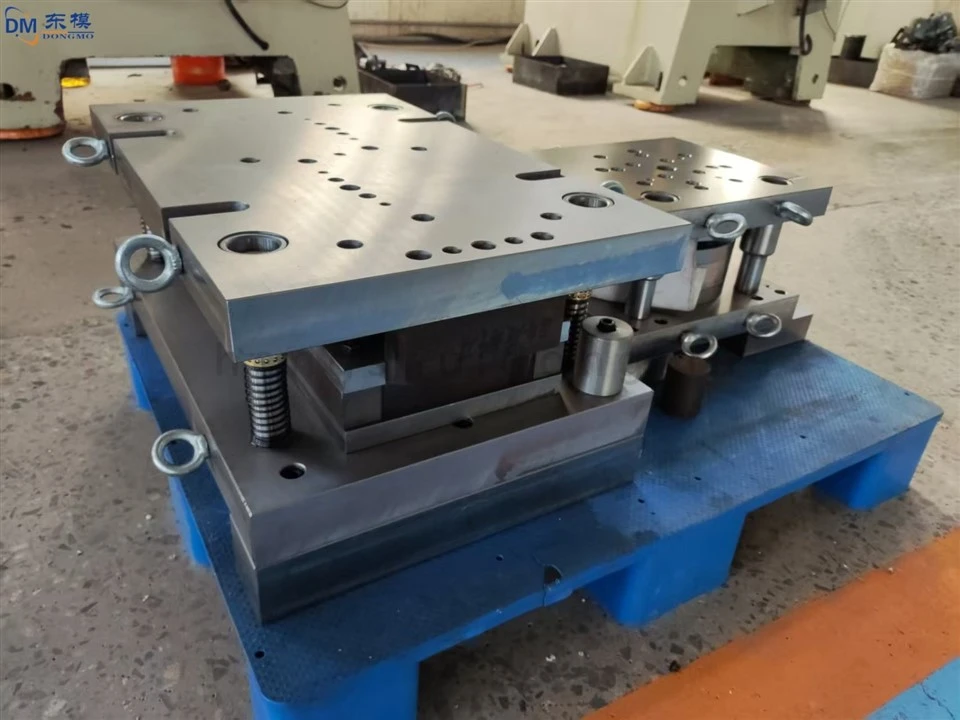

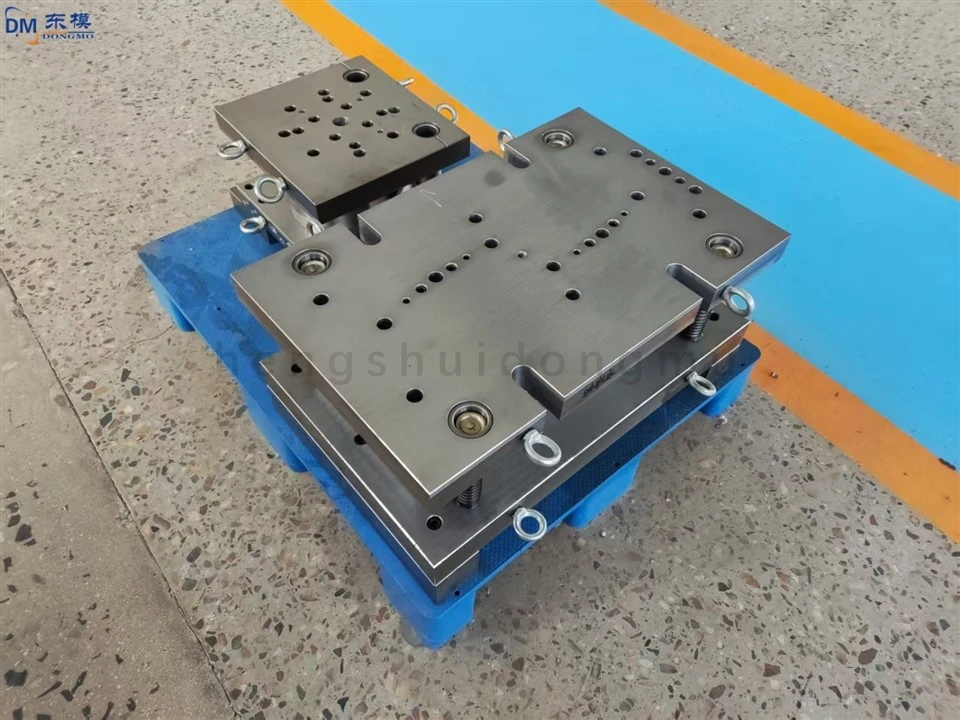

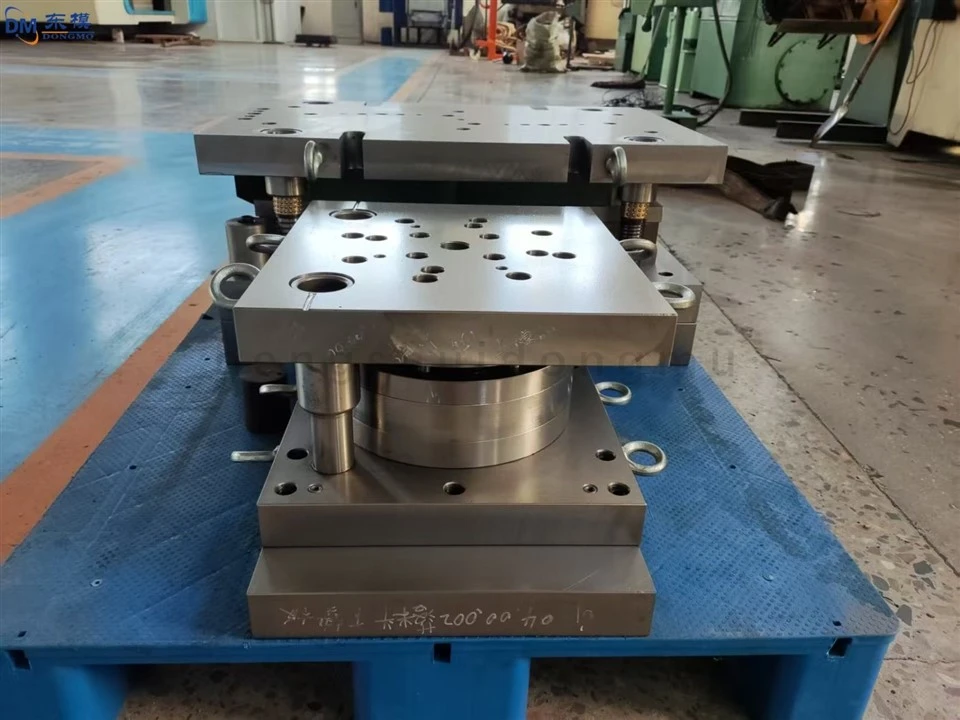

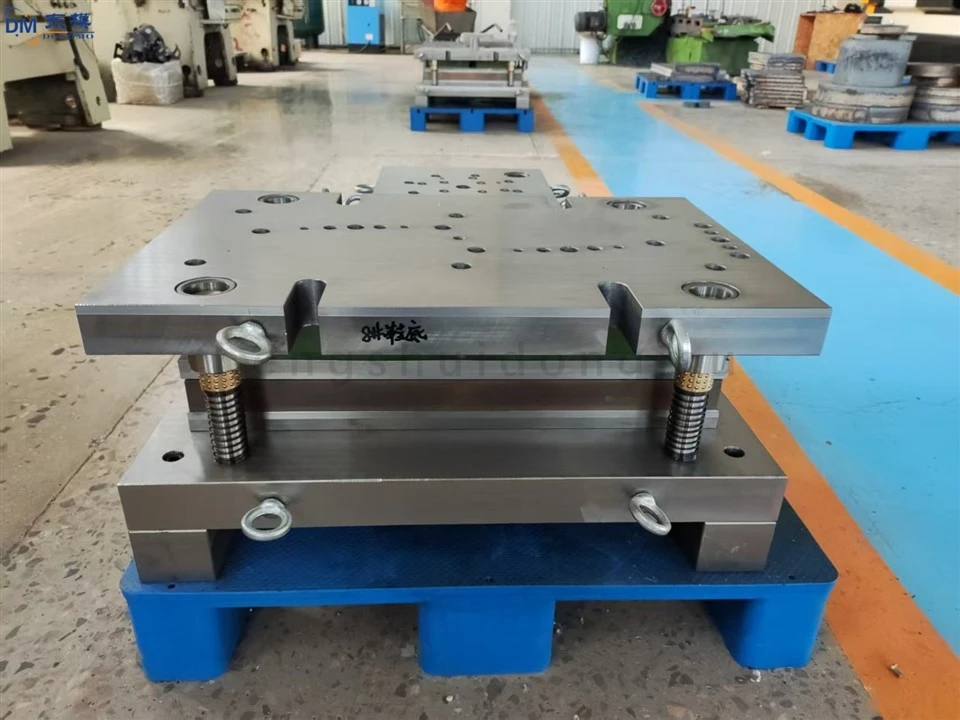

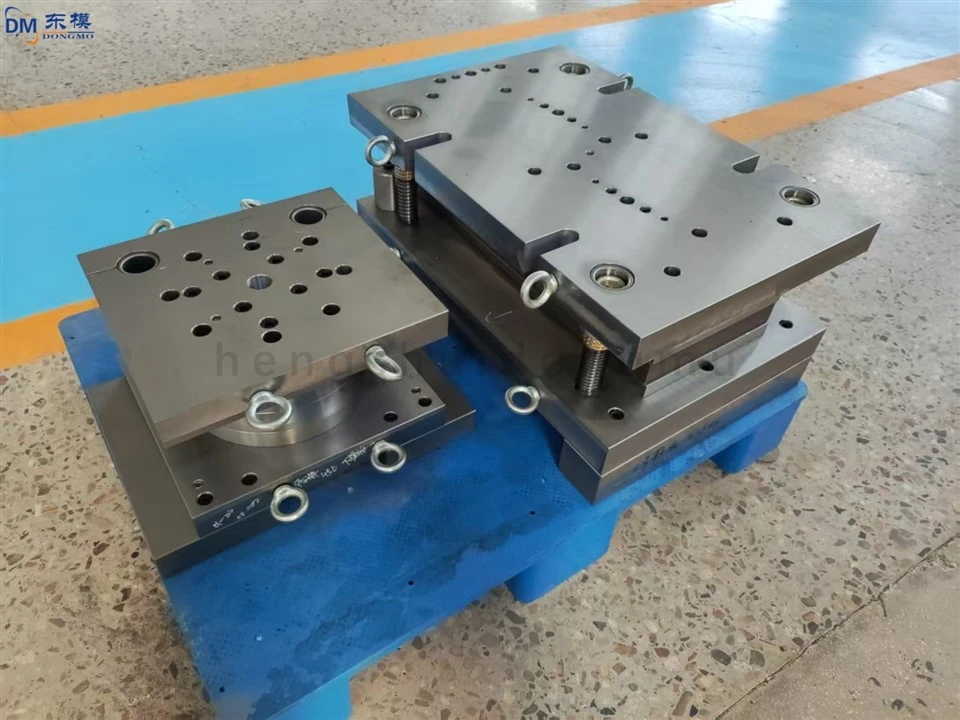

판금 스탬핑을 위한 맞춤형 프로그레시브 다이; 판금 스탬핑 성형

I. 핵심 설계 과제
복잡한 구조 및 다중{0}}프로세스 조정: 자동차 스탬핑 부품은 주로 차체 패널과 프레임 구조 구성 요소를 포함하여 불규칙한 모양입니다. 신장, 굽힘, 트리밍, 성형 등 여러 공정의 통합이 필요합니다. 재료 변형 패턴은 복잡하여 국부적인 찢어짐, 주름, 스프링백과 같은 결함을 흔히 발생시킵니다. 공정 레이아웃과 변형 분포는 까다롭습니다.

높은 정밀도 및 일관성 제어: 자동차 부품에는 엄격한 조립 정밀도가 필요합니다. 스탬핑 부품의 주요 치수 공차는 ±0.02mm 이내로 제어되어야 하며, 형태 및 위치 공차는 0.01mm 이하로 제어되어야 합니다. 다이 설계는 대량 생산 시 치수 일관성을 보장하고 후속 조립에 영향을 주지 않도록 스프링백 및 간격 일치를 정밀하게 제어해야 합니다.

불충분한 다이 강도 및 내구성: 자동차 스탬핑 다이는-고주파 충격과 마찰 하중을 견뎌냅니다. 특히 고강도 강철을 스탬핑할 때 높은 스탬핑 압력으로 인해 모서리 마모, 캐비티 변형 및 균열과 같은 다이 파손이 발생할 수 있습니다. 500,000사이클 이상의 다이 수명을 보장하려면 재료 선택 및 구조 설계를 신중하게 고려해야 합니다.

II. 핵심 제조 과제
고정밀 가공 구현 과제: 주요 금형 구성 요소(펀치, 다이, 캐비티 인서트)의 치수 공차는 매우 엄격하여 ±0.005mm 이내의 제어가 필요하고 0.003mm 이하의 형태 및 위치 공차가 필요합니다. 이로 인해 가공 장비, 공구 선택 및 프로세스 매개변수의 정밀도에 대한 요구가 매우 높아져 기존 기계 가공이 이러한 정밀도 요구 사항을 충족하기에는 불충분합니다.

높은 조립 및 디버깅 어려움: 자동차 스탬핑 다이에는 수많은 복잡한 구성 요소가 있습니다. 가이드 기둥, 가이드 슬리브, 이젝터 메커니즘 및 제한 장치에 대한 정밀도 요구 사항은 H6/h5 수준에 도달해야 합니다. 조립에는 간격과 평행도 수정을 반복적으로 조정해야 하므로 디버깅 주기가 길고 심각한 문제가 발생하며, 금형 걸림 및 모션 간섭과 같은 문제가 쉽게 발생합니다.

표면 처리 품질 관리 과제: 금형 캐비티 및 절삭날의 표면 품질은 스탬핑 부품의 표면 거칠기를 직접적으로 결정합니다(Ra0.8μm 이하 요구). 코팅 벗겨짐, 경도 불균일, 긁힘 등의 결함은 표면 처리 중에 발생하기 쉽고 스탬프 부품의 품질과 금형의 내마모성에 영향을 미칩니다. 표면 처리 공정 제어는 매우 어렵습니다.
